El agua no perdona los errores topográficos. Diseñar un fraccionamiento, una carretera o un parque industrial sin un modelo exacto de cómo se comporta el agua sobre el terreno natural es la causa número uno de inundaciones y fallas estructurales a largo plazo.
La tecnología LiDAR aplicada a la hidrología genera Modelos Digitales de Terreno (MDT) de alta resolución que permiten detectar la dirección exacta de escurrimientos, modelar cuencas hidrográficas completas con precisión centimétrica y delimitar zonas de inundación para cumplir con las normativas de autoridades hídricas como CONAGUA. Esto asegura que la infraestructura no bloquee cauces naturales y esté a salvo de contingencias pluviales.
A continuación, explicamos por qué los ingenieros hidrólogos están abandonando las cartas topográficas genéricas en favor de los levantamientos LiDAR.
Cómo el LiDAR ayuda a detectar escurrimientos naturales
Para entender hacia dónde corre el agua, necesitas conocer el microrelieve del terreno. Un hundimiento de apenas 15 centímetros puede desviar todo un flujo pluvial, pero esa depresión es invisible en un levantamiento con estación total con puntos cada 20 metros.
El LiDAR resuelve este problema capturando millones de puntos por hectárea:
- Penetración de vegetación: En zonas selváticas o de monte bajo, los escurrimientos naturales suelen estar ocultos bajo el dosel vegetal. El láser atraviesa las hojas para revelar los cauces secos en el suelo desnudo.
- Análisis de flujo: Al procesar el MDT en software GIS (como ArcGIS o QGIS), se generan mapas de dirección y acumulación de flujo. El software traza matemáticamente la ruta que seguirá cada gota de agua que caiga sobre el modelo.
- Zonas de estancamiento: Detecta áreas de depresión cerrada donde el agua tenderá a acumularse, permitiendo diseñar pozos de absorción o lagos de retención de manera estratégica.
Te puede interesar: LiDAR para Estudios Ambientales y Restauración Ecológica

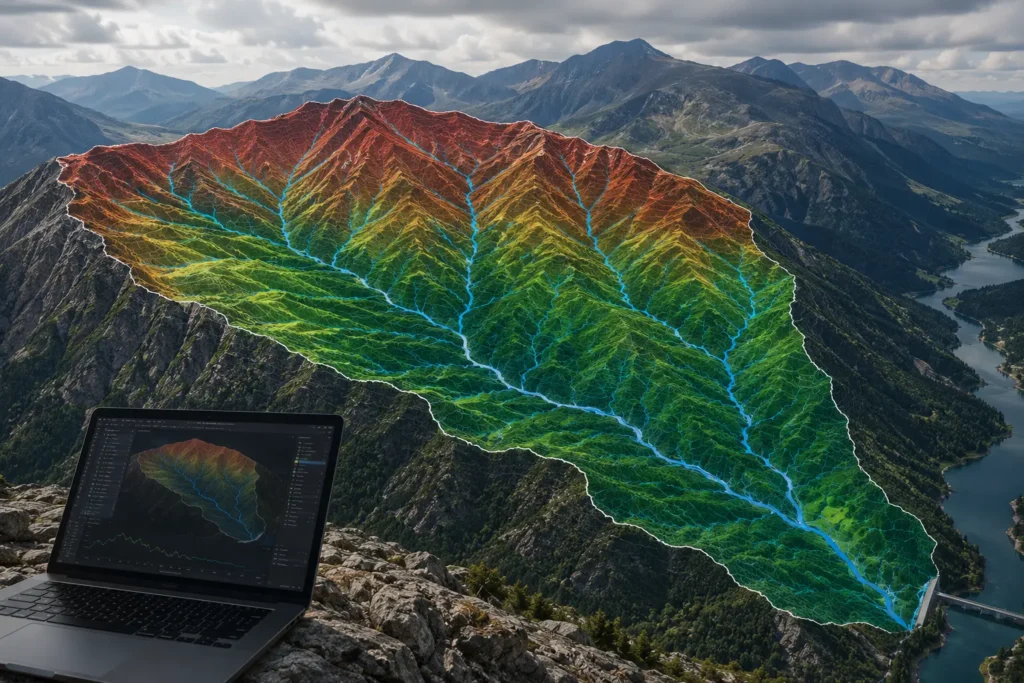

Modelado de cuencas hidrográficas de alta precisión
Una cuenca hidrográfica es el área de tierra donde toda el agua que cae drena hacia un mismo punto. Para dimensionar correctamente un puente, un alcantarillado o un canal, el hidrólogo necesita saber exactamente qué tamaño tiene esa cuenca.
Durante años, este modelado se hizo utilizando Modelos de Elevación Digital (DEM) gratuitos, como los de INEGI o SRTM, que tienen resoluciones de 15 o 30 metros por píxel.
La diferencia con el LiDAR:
El LiDAR aerotransportado reduce esa resolución a niveles de centímetros (0.5 m a 0.25 m por píxel o menos). Esto significa que la frontera matemática que divide una cuenca de otra (el parteaguas) se delimita con una exactitud que los satélites públicos no pueden igualar. Un cálculo exacto del área de captación se traduce en un cálculo exacto del caudal de diseño: sin subestimar el riesgo ni sobredimensionar costosas tuberías.
Delimitación de zonas de inundación y estudios CONAGUA
En México, cualquier desarrollo que colinde, cruce o se asiente cerca de un cuerpo de agua nacional (río, arroyo, laguna) debe realizar estudios hidrológicos para delimitar la Zona Federal y obtener los permisos de construcción ante la Comisión Nacional del Agua (CONAGUA).
El LiDAR agiliza y dota de rigor científico a estos trámites:
- Perfiles transversales de cauces: Permite extraer cientos de secciones transversales a lo largo de un arroyo sin enviar personal a cruzar el agua o la maleza densa de la ribera.
- Modelación hidráulica 1D y 2D: Los datos LiDAR son el insumo perfecto para software especializado (como HEC-RAS). El ingeniero puede simular avenidas de diseño (lluvias extremas de 50, 100 o 500 años de periodo de retorno) y ver en el modelo 3D hasta dónde subirá el nivel del agua y qué áreas se inundarán.
- Cumplimiento normativo: Presentar estudios sustentados en tecnología de teledetección láser minimiza el riesgo de observaciones por parte de la autoridad, acelerando la obtención de resolutivos.
Casos de uso: carreteras, urbanización y desarrollos de riesgo
El impacto de tener topografía hidrológica confiable varía según el sector, pero el objetivo siempre es la mitigación de riesgo:
- Carreteras e Infraestructura Lineal
El LiDAR levanta corredores de decenas de kilómetros en horas. Al analizar el relieve, se identifican todos los puntos donde los escurrimientos cruzarán la vía, permitiendo calcular la ubicación y el diámetro exacto de las obras de drenaje transversal para evitar que la carretera se convierta en una presa artificial que termine colapsando.
- Fraccionamientos y Urbanización
En terrenos planos (como la Península de Yucatán), el agua superficial se mueve lento. El LiDAR permite diseñar las rasantes de las calles para guiar el agua de tormenta hacia el alcantarillado o pozos pluviales, evitando encharcamientos permanentes en las puertas de los lotes vendidos.
- Desarrollos en zonas de riesgo (Costas y Valles)
En terrenos vulnerables a huracanes o crecidas de ríos, el modelado LiDAR define las cotas de elevación segura. El desarrollador puede terracear o rellenar áreas específicas para asegurar que el nivel de piso terminado de las viviendas esté estrictamente por encima de la cota de inundación máxima.
Te recomendamos leer: Topografía LiDAR para Minería: Cubicación, Taludes y Monitoreo
Preguntas Frecuentes (FAQ)
¿El LiDAR puede penetrar el agua para medir el fondo de los ríos?
El LiDAR topográfico estándar (láser infrarrojo) no penetra el agua, rebota en la superficie. Para mapear el lecho submarino o el fondo de ríos profundos se requiere un sistema específico llamado LiDAR Batimétrico (láser verde). Sin embargo, en cauces secos o con tirantes de agua muy bajos, el LiDAR estándar suele ser suficiente para definir la geometría del arroyo.
¿Es aceptado el formato LiDAR por dependencias como CONAGUA o SCT?
Sí. Las principales dependencias a nivel nacional e internacional aceptan e incluso prefieren levantamientos respaldados con datos LiDAR y fotogrametría de alta resolución, siempre y cuando vengan acompañados de los puntos de control terrestre y los reportes de precisión geométrica correspondientes.
