En la industria minera y de extracción de materiales, la topografía tradicional enfrenta dos grandes enemigos: el riesgo constante para el personal de campo y la falta de rapidez para calcular volúmenes en operaciones que no se detienen. Enviar a un topógrafo a escalar una pila de material inestable o a caminar por el borde de una cantera activa ya no es una opción viable ni eficiente.

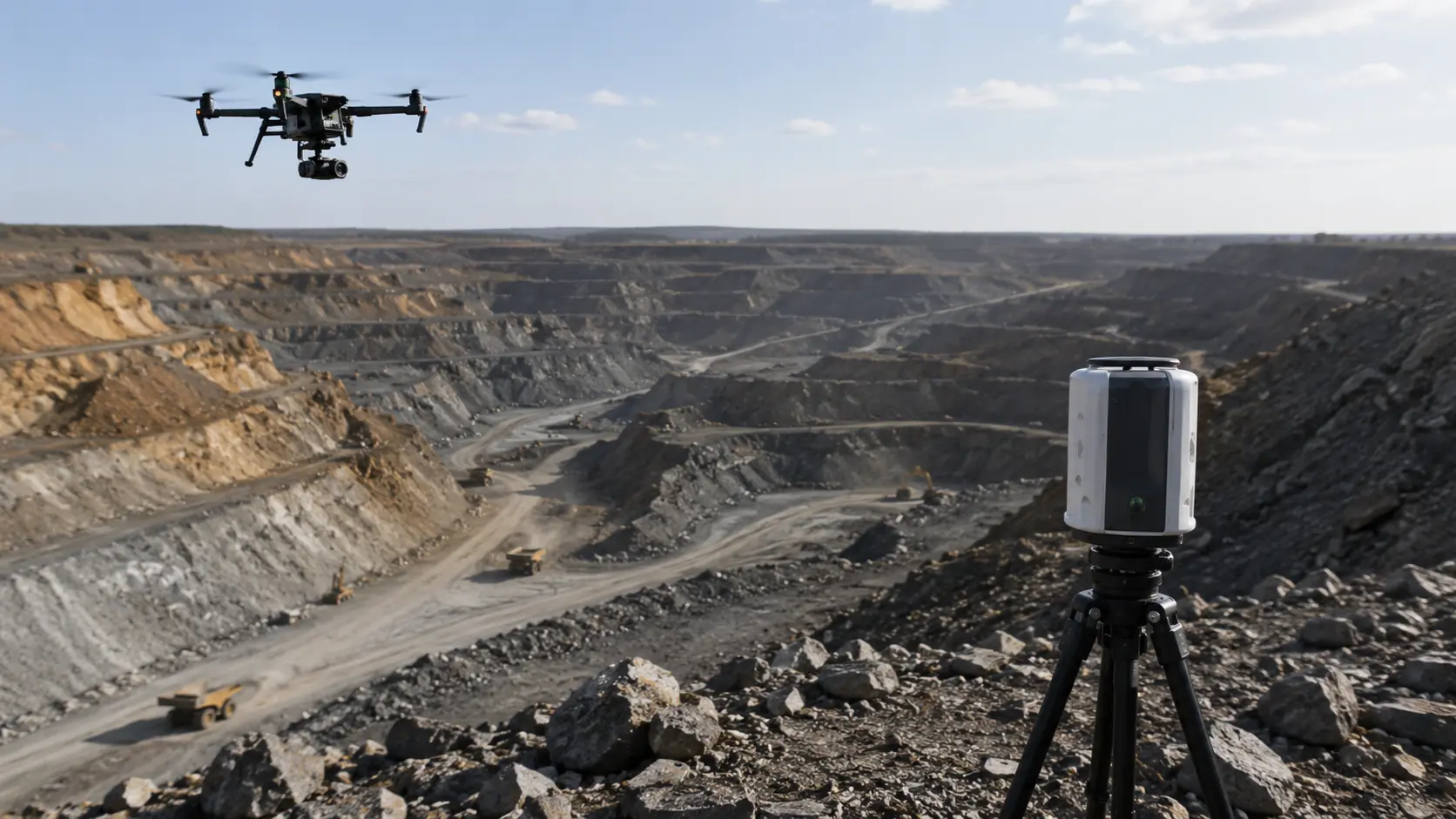

La tecnología LiDAR aplicada a la minería permite realizar levantamientos topográficos aéreos de alta precisión sin exponer al personal al terreno de riesgo. Se utiliza principalmente para la cubicación volumétrica exacta de stockpiles (pilas de acopio), el cálculo de material removido, el monitoreo estructural de taludes para prevención de derrumbes, y el control del avance de la mina mediante comparativas de vuelos periódicos.
A continuación, detallamos cómo estas aplicaciones mejoran la rentabilidad y la seguridad en la extracción.
Cubicación de stockpiles y material removido
En una cantera o mina a cielo abierto, el inventario es literalmente el material apilado en el suelo. Conocer con exactitud cuánto volumen de mineral se extrajo o cuánto hay en las áreas de acopio (stockpiles) es crítico para la facturación, el pago a contratistas y el control fiscal.
El cálculo tradicional con estación total interpola el volumen a partir de decenas de puntos medidos en la base y la cresta de la pila. El problema es que asume que las caras son lisas, lo cual en la realidad minera es falso.
La ventaja volumétrica del LiDAR:
- Modelo de superficie completo: El sensor escanea la pila de material capturando millones de puntos. Registra cada irregularidad, hundimiento o saliente de la pila.
- Precisión financiera: Al comparar la superficie actual (MDS) contra la base original, el software calcula el volumen real. Esta precisión centimétrica elimina las discrepancias del 10% al 15% comunes en los métodos punto a punto, lo que se traduce directamente en miles de pesos ahorrados o conciliados correctamente.
- Cero interferencia: El dron sobrevuela las zonas de extracción o acopio sin detener el tráfico de los camiones de volteo ni la maquinaria pesada.
Control de taludes y estabilidad
La seguridad operativa en cualquier excavación profunda o tajo abierto depende de la estabilidad de sus taludes. Un derrumbe no solo detiene la producción, sino que pone en riesgo vidas y maquinaria costosa.
Los levantamientos LiDAR periódicos son una herramienta clave en la geotecnia minera:
- Detección temprana de fallas: La altísima densidad de la nube de puntos permite identificar micro-fracturas, abombamientos, desprendimientos menores o cambios sutiles en la geometría del talud que a simple vista pasan desapercibidos.
- Análisis de pendientes reales: Los ingenieros pueden verificar si los ángulos de las bermas y las caras del talud coinciden con el diseño geotécnico original o si se están excediendo los límites seguros.
- Seguridad total: El levantamiento se hace a una distancia segura, manteniendo al equipo topográfico alejado de las zonas con riesgo de colapso o caída de rocas.
Monitoreo periódico: la ventaja de la comparativa de vuelos
La topografía en minería no es una fotografía estática; es un video continuo. Las operaciones de corte, voladura y extracción modifican la superficie día con día.
El estándar actual para la gestión de minas y bancos de material es el monitoreo temporal. Al realizar vuelos LiDAR de forma periódica (semanal, mensual o trimestral, según la escala de extracción) se generan series de tiempo tridimensionales.
Beneficios del monitoreo comparativo:
- Verificación del plan minero: Superponer el levantamiento actual sobre el del mes anterior permite calcular con exactitud los metros cúbicos extraídos y cruzarlos contra la meta de producción mensual.
- Conciliación de pagos: Proporciona un respaldo visual y matemático indiscutible para auditar y pagar a los contratistas de movimiento de tierras y extracción.
- Optimización de rutas: Analizar los modelos topográficos ayuda a rediseñar los caminos de acarreo (rampas), calculando su pendiente para maximizar la eficiencia de combustible en los camiones.
Precisión requerida y normativa
Los reportes volumétricos y topográficos en minería no solo sirven para el control interno; muchas veces deben presentarse ante autoridades ambientales, fiscales o de concesiones para demostrar el apego a los límites de extracción permitidos.
Para que estos datos tengan validez, el levantamiento debe cumplir con rigurosas exigencias:
- Precisión centimétrica: Para cálculos de volumen y modelos de taludes, se requieren precisiones de ±3 a 5 cm en vertical, lo cual se logra calibrando el LiDAR aerotransportado con una red sólida de Puntos de Control Terrestre (GCPs).
- Penetración de polvo y condiciones adversas: A diferencia de la fotogrametría estándar, que requiere buena luz y es cegada por el polvo en suspensión, el láser activo del LiDAR puede atravesar mejor ciertas condiciones de partículas y operar en días nublados, garantizando la continuidad de los reportes.
Preguntas Frecuentes (FAQ)
¿El polvo de la maquinaria interfiere con el levantamiento LiDAR?
Aunque el polvo denso extremo puede atenuar la señal de los pulsos láser, la tecnología LiDAR (especialmente la que permite registrar múltiples ecos/rebotes) lidia mucho mejor con ambientes particulados que las cámaras fotogramétricas convencionales, logrando aislar el terreno en el postproceso.
¿La fotogrametría con dron no hace lo mismo y es más barata?
La fotogrametría es excelente para mapeo visual y volumetrías simples en superficies claras, pero su precisión cae dramáticamente si hay vegetación de matorral sobre los taludes, si la textura de la roca es muy uniforme o si hay sombras fuertes en el fondo del tajo. El LiDAR asegura datos geométricos puros independientemente de la iluminación o la vegetación superficial.
¿Se requiere detener la maquinaria durante el vuelo?
No. El vuelo de un dron con sensor LiDAR se realiza a altitudes seguras (usualmente entre 60 y 100 metros) que no interfieren con el flujo de camiones, cargadores frontales o perforadoras, maximizando el uptime de la mina.
