En un proyecto de construcción, cada decisión que tomas sin datos confiables del terreno es una apuesta. Sobrecostos en terracerías, drenajes mal trazados, plataformas que no cuadran con la topografía natural: todos son problemas que se originan en la misma raíz: información insuficiente o imprecisa del suelo donde vas a construir.
El LiDAR aplicado a construcción permite obtener un modelo tridimensional del terreno con precisión centimétrica, calcular volúmenes de corte y relleno antes de mover maquinaria, monitorear el avance de obra con datos verificables y reducir las visitas de campo sin perder control sobre el proyecto.
A continuación, desglosamos las aplicaciones concretas y el impacto que tiene esta tecnología en cada etapa del proceso constructivo.
Levantamiento de terreno para proyecto ejecutivo
El proyecto ejecutivo necesita una base topográfica que refleje el terreno tal como es, no como se supone que es. Un levantamiento LiDAR con dron captura millones de puntos por hectárea en cuestión de horas, generando un Modelo Digital de Terreno (MDT) que sirve como referencia para todo el diseño.
¿Qué aporta al proyecto ejecutivo?
- Curvas de nivel a intervalos de 0.25 a 0.50 m, contra los 1-2 m habituales de un levantamiento convencional. Más detalle significa mejores decisiones de trazo.
- Superficie topográfica continua que permite diseñar rasantes, vialidades y plataformas directamente en AutoCAD Civil 3D sin interpolar entre puntos aislados.
- Detección de microrelieve: Depresiones, montículos, cauces naturales y variaciones que un levantamiento punto a punto no registra pero que afectan cimentaciones, drenajes y movimientos de tierra.
Para un director de proyecto o un despacho de ingeniería, esto se traduce en un ejecutivo que arranca con datos reales, no con aproximaciones que se ajustan sobre la marcha.
LEVANTAMIENTO LiDAR PARA CONSTRUCCIÓN EN MÉXICO
Cubicación de cortes y rellenos con precisión centimétrica
El cálculo de volúmenes de terracerías es una de las partidas más sensibles del presupuesto de obra. Una desviación del 10% en la cubicación puede representar miles de pesos en acarreos, renta de maquinaria y tiempo perdido.
Con LiDAR, la cubicación se realiza comparando dos superficies: el terreno natural (MDT capturado por el sensor) contra la superficie de diseño (rasantes y plataformas del proyecto). El software calcula metro cúbico por metro cúbico dónde se corta y dónde se rellena.
Ventajas frente al cálculo convencional:
- Mayor cobertura: La superficie de referencia tiene millones de puntos, no cientos. Menos interpolación, menos error.
- Actualización rápida: Si el diseño cambia, se recalculan los volúmenes en minutos sobre la misma superficie LiDAR sin regresar al campo.
- Comparativa temporal: Si realizas un segundo vuelo durante la obra, puedes comparar el terreno modificado contra el original y verificar cuánto material se ha movido realmente vs. lo presupuestado.
En proyectos de lotificación o urbanización donde las terracerías abarcan decenas de hectáreas, esta diferencia no es teórica: se refleja en la conciliación de volúmenes con el contratista de maquinaria.
Te recomendamos leer: Topografía LiDAR para Carreteras, Caminos y Urbanización

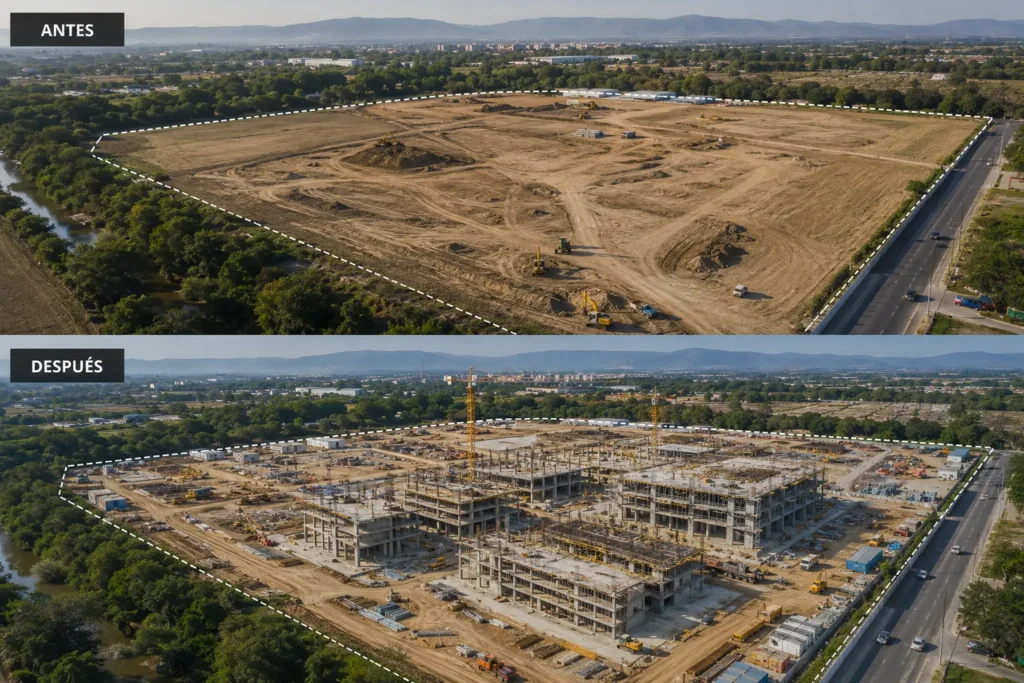

Monitoreo de avance de obra desde el aire
Un vuelo LiDAR o fotogramétrico con dron no solo sirve al inicio del proyecto. Repetir el levantamiento en etapas clave de la obra permite generar un registro tridimensional del avance que complementa (y en muchos casos supera) la bitácora fotográfica tradicional.
¿Qué puedes monitorear?
- Volúmenes de terracerías ejecutadas vs. programadas. Comparas la superficie actual contra la del vuelo anterior y obtienes m³ reales movidos.
- Conformación de plataformas y taludes. Verificas si las cotas de desplante coinciden con el proyecto ejecutivo antes de colar cimentaciones.
- Avance de urbanización. Registras el tendido de redes, trazo de vialidades y conformación de áreas verdes con coordenadas georreferenciadas.
Este tipo de monitoreo resulta valioso cuando el dueño del proyecto no reside en la misma ciudad. Un reporte con datos medidos, no solo fotografías, ofrece la certeza que una imagen por sí sola no puede dar.
Cómo el LiDAR reduce las visitas de campo sin perder control
Cada visita de campo tiene un costo: traslado de la cuadrilla, equipo, viáticos y horas de trabajo que se acumulan conforme el proyecto avanza. El LiDAR comprime ese esfuerzo de tres maneras:
- Levantamiento inicial en un solo día. Un vuelo con dron cubre 50 a 100+ hectáreas en una jornada. Con topografía convencional, la misma superficie puede requerir una semana o más.
- Revisiones remotas sobre la nube de puntos. Cualquier medición adicional (distancias, elevaciones, perfiles) se extrae del modelo 3D en gabinete, sin regresar al terreno.
- Menos reprocesos. Al trabajar con un modelo completo del terreno desde el inicio, se reducen los errores de diseño que obligan a volver al campo para verificar o corregir.
Esto no significa eliminar la presencia en campo por completo. Los Puntos de Control Terrestre (GCPs) y las verificaciones de replanteo siguen requiriendo trabajo presencial. Pero la proporción cambia: en lugar de múltiples visitas largas, se hacen pocas visitas cortas y puntuales.
Te puede interesar: LiDAR para Arquitectura: levantamiento de edificios y patrimonio
¿En qué etapa del proyecto conviene contratar el levantamiento?
Lo antes posible. El mayor retorno del LiDAR se obtiene cuando los datos alimentan las decisiones de diseño desde la etapa de anteproyecto:
| Etapa del proyecto | Uso del LiDAR | Impacto |
|---|---|---|
| Factibilidad | Evaluar pendientes, escurrimientos y restricciones del terreno | Decisión de compra o inversión informada |
| Anteproyecto | Trazar lotificación y vialidades sobre relieve real | Diseño que respeta la topografía y reduce terracerías |
| Proyecto ejecutivo | Base topográfica para rasantes, drenajes y cálculo de volúmenes | Presupuesto de obra con cubicaciones precisas |
| Construcción | Monitoreo de avance y verificación de cotas | Control de calidad y conciliación de volúmenes |
Contratar el levantamiento después de haber diseñado el proyecto sobre una topografía imprecisa suele generar ajustes costosos. Hacerlo desde el inicio es una inversión que se paga sola en la primera partida de terracerías.
Cotiza tu levantamiento LiDAR para construcción
Si estás por arrancar un proyecto de construcción, urbanización o lotificación y necesitas una base topográfica confiable, podemos ayudarte. En Geoland combinamos tecnología LiDAR con dron y 14 años de experiencia para entregar datos precisos en los formatos que tu equipo de ingeniería necesita. Solicita tu cotización personalizada.
Preguntas Frecuentes (FAQ)
¿El LiDAR sirve para el replanteo de obra?
No directamente. El LiDAR es una herramienta de captura masiva de datos: mide el terreno, no marca puntos físicos en él. Para el replanteo (llevar ejes y niveles del plano al terreno) se utiliza estación total o GPS RTK. Sin embargo, el MDT generado por LiDAR es la base de donde se extraen las coordenadas de diseño que luego se replantean.
¿Cuántas veces se necesita volar durante una obra?
Depende de la duración y complejidad del proyecto. Como referencia: un vuelo al inicio (terreno natural), uno al terminar las terracerías (verificación de volúmenes) y uno al cierre de urbanización suelen cubrir las necesidades de control. En obras con movimientos de tierra prolongados, vuelos mensuales permiten un seguimiento más detallado.
¿El levantamiento LiDAR sustituye al topógrafo residente?
No. El LiDAR proporciona el modelo tridimensional del terreno y los datos para diseño y control. El topógrafo residente se encarga del replanteo diario, la verificación de niveles en obra y la generación de documentos con validez legal. Son funciones complementarias.
