Medir espacios existentes a mano con flexómetro, cinta métrica o distanciómetro láser sigue siendo uno de los mayores cuellos de botella para firmas de arquitectura, despachos de interiorismo y proyectos de remodelación residencial o comercial. Un desplomo no detectado en un muro histórico, una moldura mal tomada o un error de 5 centímetros en una diagonal pueden traducirse en costosos reprocesos de carpintería, cancelería de aluminio y retrasos significativos en la fase de construcción.

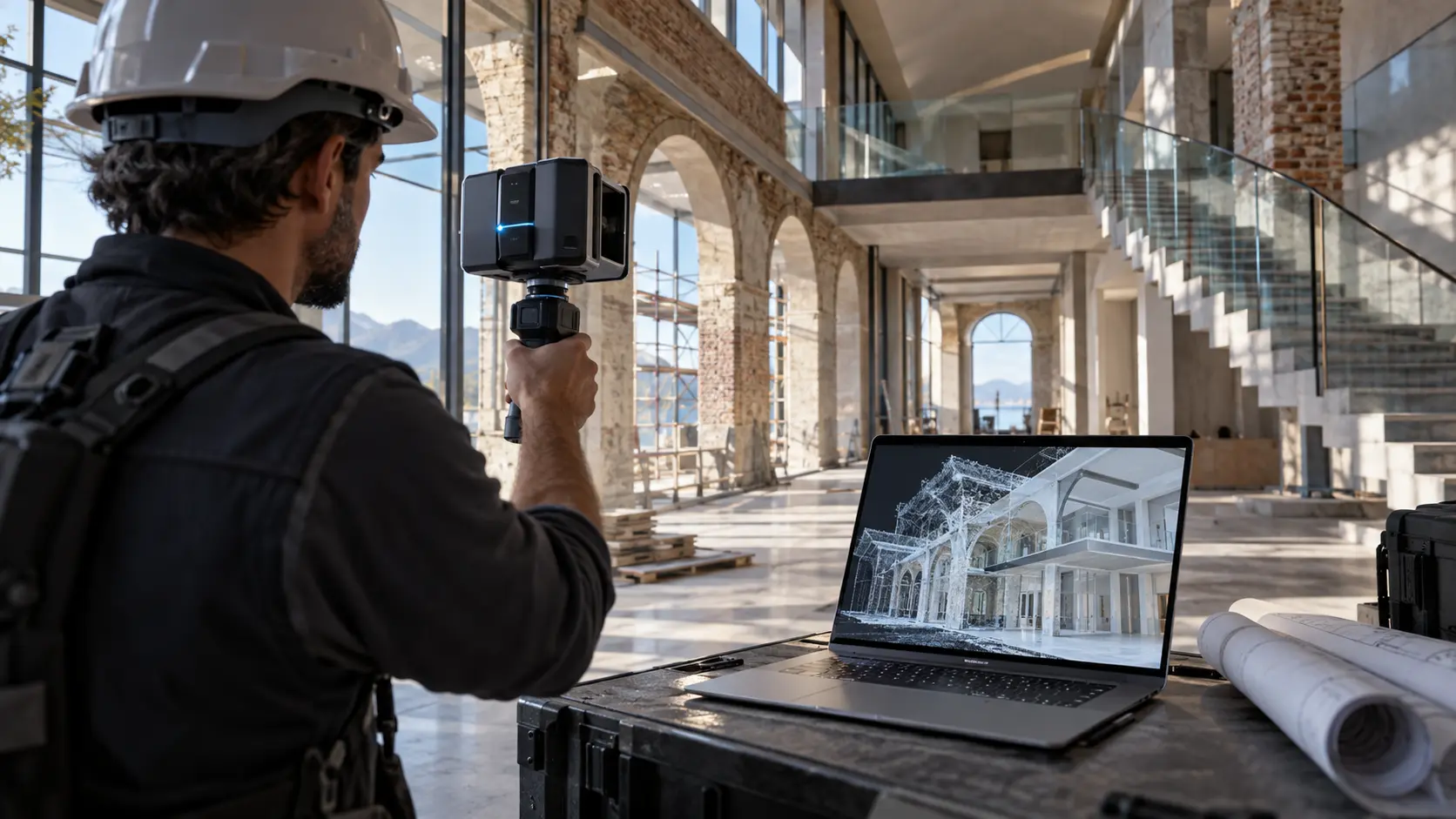

En el diseño arquitectónico moderno, la tecnología de Escáner LiDAR 3D portátil y la metodología Scan-to-BIM han transformado por completo la etapa de levantamiento físico. Mediante la emisión de millones de pulsos láser por segundo, es posible generar una nube de puntos fotorrealista tridimensional que replica cada milímetro del espacio existente directamente dentro de software de modelado como Autodesk Revit y AutoCAD.
En esta guía técnica, explicamos cómo funciona el flujo Scan-to-BIM, cuáles son las ventajas del escáner LiDAR 3D portátil frente al levantamiento manual y cómo utilizar esta información para garantizar la precisión ejecutiva de tus proyectos.
¿Qué es la Metodología Scan-to-BIM y Cómo Funciona?
Scan-to-BIM (Escanear a BIM) es el proceso digital que consiste en capturar la geometría física de un edificio o espacio existente mediante un escáner LiDAR 3D y convertir la nube de puntos resultante en un modelo paramétrico tridimensional en tecnología BIM (Building Information Modeling).
A diferencia de los levantamientos tradicionales donde el arquitecto toma medidas puntuales y dibuja manualmente la planta, Scan-to-BIM captura la totalidad de la envoltura espacial en una sola sesión de trabajo:
- Espacios Interiores: Distribución de muros, alturas de plafones, vanos de puertas y ventanas, detalles de carpintería fija e instalaciones visibles.
- Fachadas Complejas: Desplomos, inclinaciones, elementos ornamentales y detalles de herrería en edificios históricos o patrimoniales.
- Cubiertas y Estructuras: Geometría exacta de vigas, losas, trabes y estructuras metálicas expuestas.

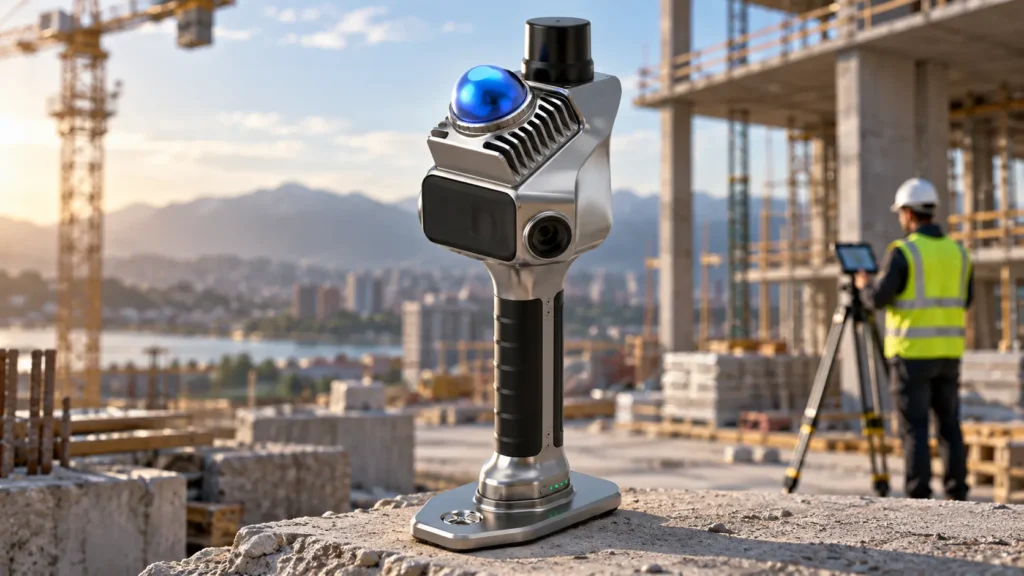

Escáner LiDAR 3D Portátil (SHARE SLAM S20): La Revolución de los Levantamientos Móviles
Tradicionalmente, los escáneres terrestres requerían ser montados en un tripie estático que debía ser movido y nivelado decenas de veces en cada habitación. Hoy en día, la tecnología SLAM (Simultaneous Localization and Mapping) permite a los ingenieros de Geoland caminar continuamente por el inmueble sosteniendo un dispositivo ligero como el SHARE SLAM S20.
Ventajas del Escáner LiDAR 3D Portátil SHARE SLAM S20:
- Velocidad Extrema de Captura: Levantamientos completos de residencias o locales comerciales de 300 m² a 1,000 m² en cuestión de 20 a 45 minutos.
- Nube de Puntos Fotorrealista: Integra cámaras fotográficas HD que colorean cada punto tridimensional con los colores RGB reales del espacio, facilitando la identificación visual de materiales.
- Acceso a Zonas Complejas: Ideal para escaleras de caracol, mezanines, áticos y pasillos angostos donde un tripie estático resulta inoperante.
- Nivel de Detalle y Tolerancia: Ofrece una precisión milimétrica (tolerancia de ±5 mm a ±10 mm), perfecta para proyectos de remodelación de alta gama y levantamiento de edificios y patrimonio.
Levantamiento Manual vs. Escáner LiDAR 3D: Cuadro Comparativo
| Criterio Técnico | Levantamiento Manual Tradicional | Escáner LiDAR 3D Móvil (Scan-to-BIM) |
|---|---|---|
| Tiempo de Campo | 1 a 3 días (requiere múltiples visitas de verificación) | 30 a 90 minutos en una sola visita continua |
| Puntos Medidos | 50 a 200 medidas puntuales de distancia | Millones de puntos 3D (nube de alta densidad) |
| Riesgo de Omisión | Alto (omisión de nichos, desplomos y espesores de muro) | Nulo (la nube de puntos registra el 100% de la envolvente) |
| Integración con Revit | Dibujo manual desde cero sobre croquis en papel | Calcado directo sobre nube de puntos georreferenciada |
| Reprocesos en Obra | Frecuentes (ajustes imprevistos de carpintería y aluminio) | Cero reprocesos por discrepancias geométricas |
Preguntas Frecuentes sobre Escáner LiDAR 3D en Arquitectura (FAQs)
¿En qué formato entregan la nube de puntos para Revit?
Entregamos archivos nativos .RCP (Revit Cloud Point) y .E57 totalmente listos para insertarse con el comando Insert > Point Cloud en Autodesk Revit o AutoCAD sin requerir conversión previa.
¿Se puede escanear una propiedad amueblada o habitada?
Sí. Los algoritmos de filtrado del software SLAM permiten eliminar elementos móviles como personas o muebles sueltos durante la etapa de gabinete, aislando la geometría fija de muros, pisos y plafones.
¿Qué diferencia hay entre fotogrametría de fotos y escáner LiDAR 3D?
La fotogrametría depende de la iluminación ambiental y patrones de textura. El escáner LiDAR 3D emite sus propios pulsos láser activos, lo que le permite medir con precisión milimétrica en zonas oscuras o esquinas sin contraste visual.
