En el sector de manufactura, logística y almacenamiento, ejecutar la ampliación de una nave industrial, instalar una nueva línea de producción o reconfigurar racks de alta densidad representa un desafío crítico de ingeniería. Con frecuencia, los planos originales en 2D (Blueprints) están desactualizados tras años de modificaciones en sitio, o simplemente no existen registros fidedignos del tendido de tuberías, ductos de aire acondicionado y charolas eléctricas aéreas.
Intentar medir una nave industrial de 5,000 a 20,000 m2 con métodos manuales (cintas métricas y distanciómetros láser) no solo es sumamente lento y peligroso por las alturas de la estructura, sino que arroja omisiones que derivan en costosos choques espaciales (clashes) durante el montaje de maquinaria. Además, exigir el paro total de la planta para medir manualmente resulta inviable financieramente.

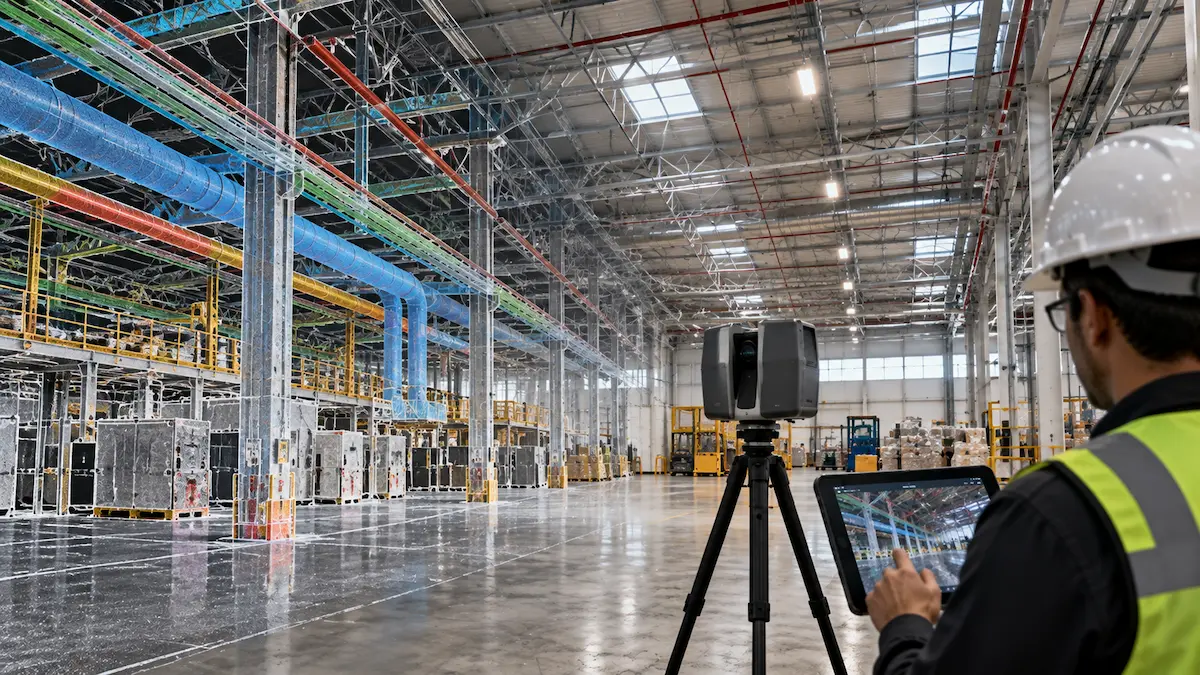

La metodología Scan-to-BIM y el escaneo LiDAR 3D permiten capturar millones de coordenadas tridimensionales por segundo en naves activas, generando un gemelo digital fotorrealista con precisión milimétrica que documenta la estructura existente, las instalaciones electromecánicas (MEP) y la planicidad del piso industrial sin interrumpir la operación logística.

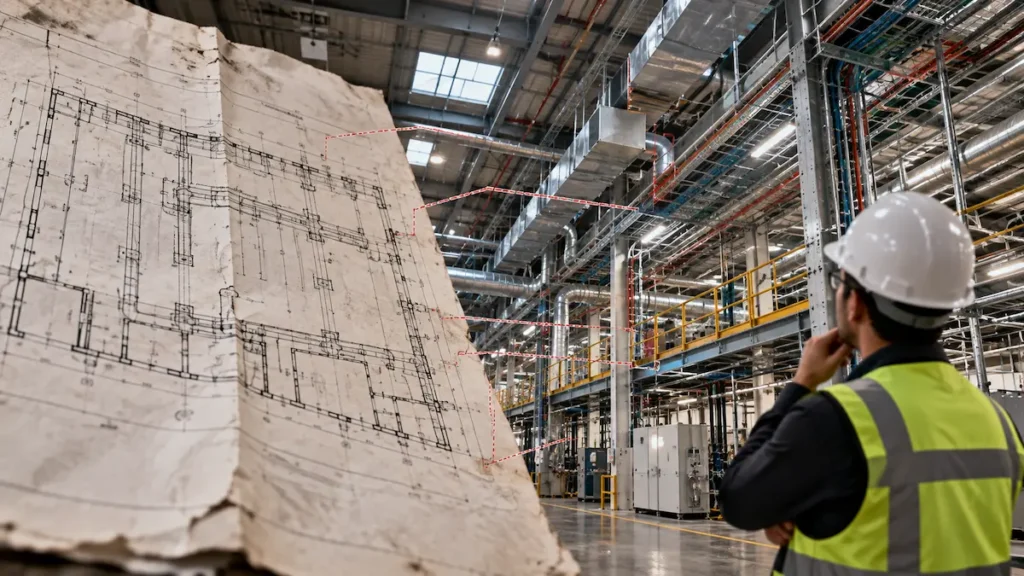

El Problema de los Planos 2D Obsoletos en Plantas Industriales
La mayoría de las gerencias de mantenimiento e ingeniería se enfrentan a tres dolores recurrentes al planear una reingeniería:
- Interferencias No Detectadas (Clash Detection Fallido): Diseñar nuevas tuberías de proceso o puentes grúa sobre planos teóricos; al momento de la instalación, la tubería choca físicamente contra cerchas estructurales o ductos HVAC existentes.
- Medición en Alturas con Riesgo Laboral: Brigadas sobre canastillas elevadoras o andamios tratando de alcanzar conexiones a 10 o 14 metros de altura en áreas con tránsito continuo de montacargas.
- Falta de Certeza en Planicidad de Pisos (F-Numbers): Para instalar racks autoportantes o montacargas trilaterales guiados por cable, se requiere una tolerancia de nivelación milimétrica que los métodos tradicionales no pueden mapear en toda la losa.
Alcances del Levantamiento 3D Industrial con Escáner LiDAR
En Geoland utilizamos escáneres láser terrestres y móviles de última generación (como la tecnología SLAM y LiDAR de alta precisión) para cubrir los siguientes requerimientos industriales:
1. Modelado As-Built de Instalaciones MEP (Mechanical, Electrical, Plumbing)
Se modelan con exactitud las trayectorias de tuberías de vapor, gas, agua helada, aire comprimido, charolas de cableado de fuerza/control y ductería HVAC, asignando diámetros, pendientes y conexiones reales.
2. Estructura Metálica y Deformaciones de Cerchas
Mapeo de columnas de acero, trabes, contravientos y armaduras de cubierta. El escáner detecta desplomes, flechas o deformaciones por carga en la estructura principal antes de colgar nuevos equipos.
3. Nivelación y Planicidad de Losa Industrial (Mapas de Calor)
Generación de mapas cromáticos de elevación sobre la losa de concreto para identificar ondulaciones, cejas en juntas de dilatación y asentamientos diferenciales, asegurando el cumplimiento de normas internacionales de planicidad (ASTM E1155).
4. Layout Logístico y Racks de Almacenamiento
Levantamiento de pasillos, racks existentes, bahías de carga (docks) y zonas de maniobra para optimizar el diseño de rutas de montacargas y almacenamiento vertical.
Para conocer las ventajas de contar con datos espaciales fidedignos durante el ciclo de vida del proyecto, revisa cómo un gemelo digital reduce errores durante la construcción.
Comparativa: Levantamiento Tradicional vs. Scan-to-BIM Industrial
ParámetroLevantamiento Manual / Estación TotalEscaneo LiDAR 3D GeolandAfectación OperativaRequiere acordonar áreas y detener montacargasEscaneo dinámico sin frenar la actividad de la naveTiempo de Levantamiento2 a 3 semanas de medición en campo1 a 2 jornadas de captura completaPrecisión GeométricaPuntos aislados con error acumulativoMillones de puntos con precisión de ±2 a ±4 mmDetección de ColisionesSe descubre en sitio durante el montajeDetección digital previa en modelo Revit/NavisworksEntregablesPlanos 2D en AutoCAD con cotas manualesNube de puntos 3D fotorrealista + Modelo BIM LOD 300
Casos de Uso en Parques Industriales de Yucatán y el Sureste
La expansión de corredores industriales en Mérida, Umán, Hunucmá y Progreso ha incrementado la demanda de levantamientos As-Built 3D para:
- Centros de Distribución (CEDIS): Reconfiguración de sistemas de picking automatizado, bandas transportadoras y áreas de carga refrigerada.
- Plantas de Alimentos y Bebidas: Reingeniería de líneas de envasado, tanques de proceso y tuberías sanitarias de acero inoxidable.
- Industria Manufacturera y Automotriz: Integración de celdas robóticas, cimentaciones para prensas y adecuación de subestaciones eléctricas.
- Naves en Renta para Nuevos Inquilinos: Levantamiento del estado actual para emitir planos As-Built certificados al arrendatario con el inventario visual exacto de instalaciones.
Este servicio complementa nuestra gama de soluciones para la industria, alineado con los beneficios de una nube de puntos en arquitectura e ingeniería y el control volumétrico de terracerías.
Preguntas Frecuentes
¿Es necesario suspender la operación de la nave industrial durante el escaneo 3D?
No. Los sensores láser capturan el entorno de forma no invasiva a distancia. El personal y los montacargas pueden continuar con sus labores habituales mientras el equipo técnico realiza el escaneo.
¿Qué nivel de detalle (LOD) se entrega en el modelo BIM?
Entregamos habitualmente modelos en LOD 300 (geometría precisa de elementos estructurales y MEP para fabricación/montaje) o LOD 350 (incluyendo conexiones, bridas y soportes principales), según las especificaciones del cliente.
¿En qué formatos se entregan los archivos para el equipo de ingeniería?
Se entregan nubes de puntos unificadas en formatos estándar interoperables (.RCP para Autodesk Revit/AutoCAD, .E57, .LAS) y modelos nativos paramétricos en .RVT e .IFC.
